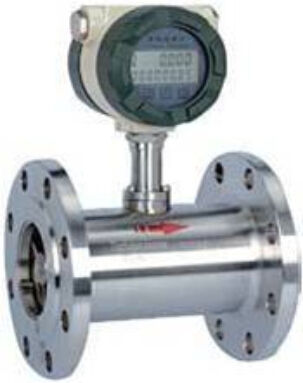

Diamètre de 4 à 200 mm Compteur de débit de turbine pour une mesure précise de l'eau

Diamètre nominal (mm)

Méthode de connexion

4,6,10,15,20,25,32,40 (connexion de la bande de roulement)

15,20,25,32,40 (connexion de la bande de roulement et de la bride)

50,65,80,100,125,150,200 (connexion de la bride)

Classe de précision

précision régulière ± 1% R, ± 0,5% R,

La précision maximale ± 0,2% R

Taux de portée de mesure

1:10,1:15,1:20

Matériau de l'instrument

Acier inoxydable 304; acier inoxydable 316L; etc.

Température moyenne ((°C)

-20 ± +120 °C

Conditions environnementales

Température: -10° + 55°C,

Humidité relative: 5% à 90%

Pression atmosphérique: 86 ∼ 106 Kpa

Sortie du signal

Capteur: signal de fréquence d'impulsion,

faible niveau≤0,8V

niveau élevé ≥ 8V.

Émetteur: signal de courant

4 ′ 20 mA de courant continu

deux fils

Puissance d'approvisionnement

Sensor: +12V de courant continu, +24V de courant continu (en option)

Transducteur: +24V CC

Mètre de type d'affichage de la scène: cellule au lithium de 3,2 V

Ligne de transmission du signal

STVPV 3 × 0,3 (trois fils), 2 × 0,3 (deux fils)

Distance de transmission

≤ 1000 m

Interface de ligne de signal

Fil interne M20 × 1.5

Classe à l'épreuve des explosions

ExdIIBT6

Classe de protection

Pour la protection contre la corrosion

Nominale

Diamètre

(mm)

RTaux de débit régulier (m)³/h)

Edébit d'expansion

(m³/h)

Rpression de tolérance régulière (Mpa)

Pression de tolérance spéciale (Mpa)

(connexion de la bride)

DN4

0.04 à 0.25

0.04 à 0.4

6.3

12, 16, 25

DN6

0.1 ¢0.6

0.06'06

6.3

12, 16, 25

DN10

0.2 ¢1.2

0.15 ¢1.5

6.3

12, 16, 25

DN15

0.6·6

0.4·8

6.3, 2.5 (flanche)

4.0, 6.3, 12, 16, 25

DN20

0.8·8

0.45 ¢ 9

6.3, 2.5 (flanche)

4.0, 6.3, 12, 16, 25

DN25

1 ¢ 10

0.5 ¢ 10

6.3, 2.5 (flanche)

4.0, 6.3, 12, 16, 25

DN32

1.5 ¢ 15

0.8 ¢ 15

6.3, 2.5 (flanche)

4.0, 6.3, 12, 16, 25

DN40

2 ¢ 20

1 ¢ 20

6.3, 2.5 (flanche)

4.0, 6.3, 12, 16, 25

DN50

4 ¢ 40

2 ¢ 40

2.5

4.0, 6.3, 12, 16, 25

DN65

7 ¢ 70

4 ¢ 70

2.5

4.0, 6.3, 12, 16, 25

DN80

10 ¢ 100

5 ¢ 100

2.5

4.0, 6.3, 12, 16, 25

DN100

20 ¢ 200

10 ¢ 200

2.5

4.0, 6.3, 12, 16, 25

DN 125

25 ¢ 250

13 ¢ 250

1.6

2.5, 4.0, 6.3, 12, 16

DN 150

30 ¢ 300

15 ¢ 300

1.6

2.5, 4.0, 6.3, 12, 16

DN200

80 à 800

40 ¢ 800

1.6

2.5, 4.0, 6.3, 12, 16
