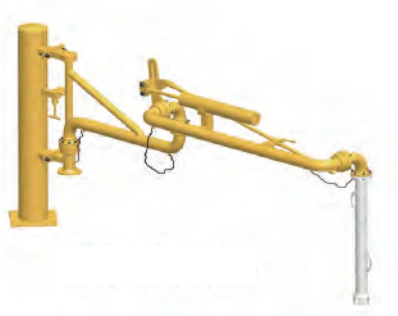

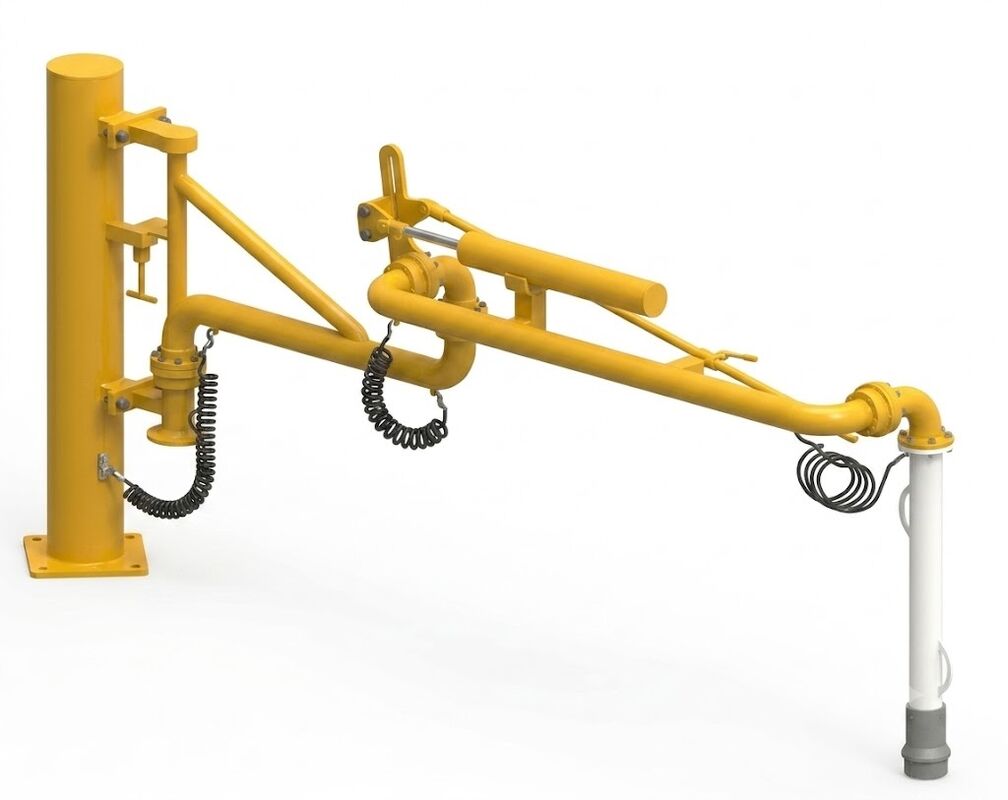

Bras de chargement par le haut avec bras simple

Armure de chargement supérieure à bras unique

Définition

Le bras de chargement à tête unique est spécialement conçu pour les opérations de chargement et de déchargement à tête ouverte sur les camions-citernes et les wagons.

En permettant le transfert de liquides en vrac à travers le conduit supérieur du pétrolier, il offre une solution polyvalente, conviviale et fiable

pour les applications de manutention de liquides dans les secteurs chimique, pétrolier et industriel.

Les spécifications

Diamètre nominal: DN40 ∆N250
Pression de conception: -0,06 MPa à 2,5 MPa
Température de conception: -40°C+230°C
Matériau de conduite:en aluminium/en acier au carbone/en acier inoxydable/en PTFE
Matériau des tubes à goutte à goutte: alliage d'aluminium ou autres matériaux

Caractéristiques

· Conception de pivotement flexible:
L'ensemble de tuyauterie comprend quatre joints pivotants, offrant une excellente flexibilité et permettant au bras de chargement d'atteindre les pétroliers

situés n'importe où dans l'enveloppe de fonctionnement désignée.

· Option de tuyau à chute télescopique:
Pour les applications impliquant des pétroliers de haut profil, il est recommandé de disposer d'un tuyau de vidange télescopique pour permettre le remplissage de bas en haut, ce qui réduit la turbulence.

et améliorer l'efficacité du chargement.

· Réduction des éclaboussures et des surtensions:
Un déflecteur de tuyauterie ou une sortie de tuyauterie à 45° peut être installé pour minimiser les éclaboussures et les surtensions de liquide, aidant à protéger le pétrolier

La structure et les opérations de remplissage sont plus fluides.

· Fermeture de la position de travail sécurisée:
Un mécanisme de verrouillage du bras extérieur est fourni pour maintenir le bras de chargement en position de fonctionnement pendant les opérations de chargement.

· Blocage de la position de stationnement sécurisé:
Un mécanisme de verrouillage interne du bras maintient le bras de chargement en sécurité en position de stationnement lorsqu'il n'est pas utilisé.

· Fonctionnement harmonieux et équilibré:
Le système de contre-équilibrage à ressort et à cylindre compense le poids du bras extérieur et des composants avant, permettant de

un mouvement vertical stable.

· Efficacité du drainage des conduites:
Un disjoncteur à vide est intégré pour faciliter le drainage rapide du système de tuyauterie et empêcher la rétention de liquide après le fonctionnement.

· Protection statique améliorée:
Un dispositif de mise à la terre antistatique est incorporé pour dissiper efficacement les charges statiques et les courants perdus générés par le débit de fluide pendant le chargement et

les opérations de déchargement, l'amélioration de la sécurité opérationnelle.

Accessoires facultatifs

· Alarme de mise à la terre statique:
Fournit des alertes visuelles et sonores si le pétrolier n'est pas correctement ancré, empêchant ainsi l'accumulation de gaz statique.

· Alarme au niveau du réservoir:
Activation d'une sortie d'alarme ou de signal lorsque le niveau de liquide dépasse la limite prédéfinie.

· pompe submersible:
Utilisé pour pomper des liquides hors du réservoir.

· Configurations personnalisées:
Des options supplémentaires sont disponibles sur demande.
