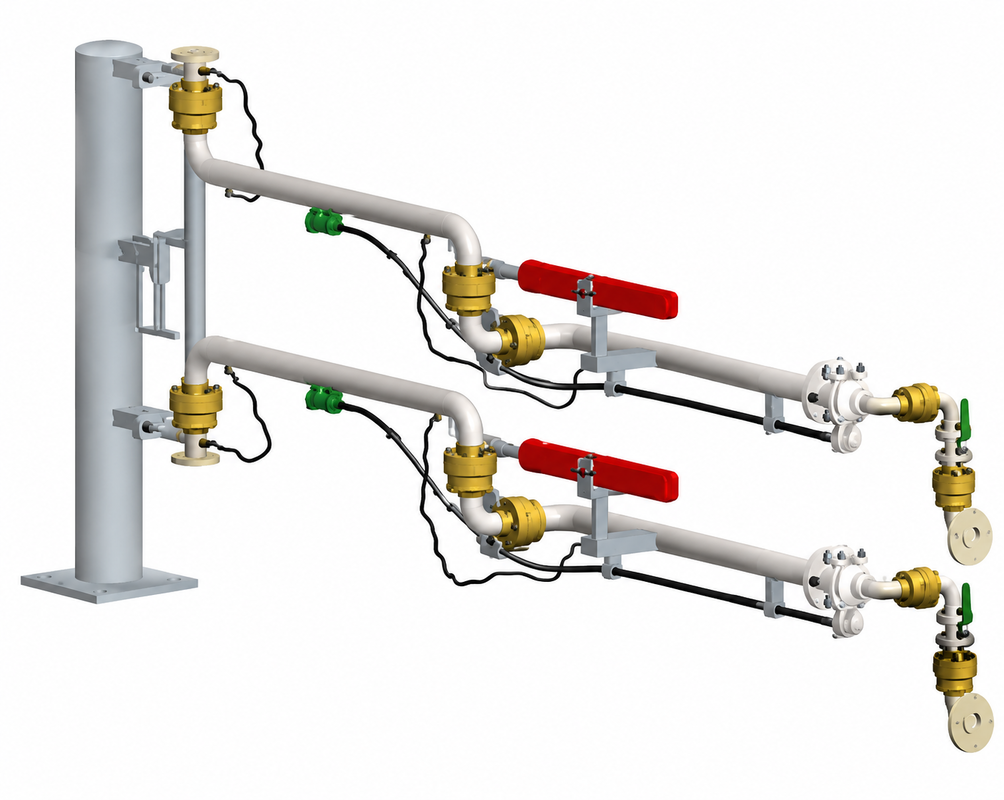

Bras de chargement par le haut avec récupération des vapeurs

bras de chargement supérieur avec récupération de vapeur

Définition

Conçu pour les applications de chargement supérieur en boucle fermée, ce bras de chargement de récupération de vapeur fournit

Le système intégré de récupération de vapeur capte et élimine les déchets d'eau.

récupère les vapeurs hautement volatiles pendant le chargement, réduisant les pertes de produits, les émissions et l'impact environnemental.

Les spécifications

Le diamètre nominal: DN50 DN200 (phase liquide), DN50 DN100 (phase gazeuse)
Pression de conception: -0,06 MPa à 2,5 MPa
Température de conception: -40°C+230°C
Matériau de tuyauterie: acier au carbone/acier inoxydable/PTFE
Matériau des tubes à goutte à goutte: alliage d'aluminium ou autres matériaux

Caractéristiques

· Conception de pivotement flexible:
L'ensemble de tuyauterie est équipé de quatre joints pivotants, qui offrent une excellente flexibilité et permettent la

bras de chargement pour atteindre les citernes placées n'importe où dans l'enveloppe de fonctionnement.

· Option de tuyau à chute télescopique:
Pour les navires-citernes de haut profil, un tuyau de décharge télescopique peut être fourni pour permettre le remplissage de bas en haut, réduisant ainsi les coûts de remplissage.

- améliorer l'efficacité du chargement.

· Réduction des éclaboussures et des surtensions:
Un déflecteur de tuyauterie ou une sortie de tuyauterie de remplissage à angle de 45° peut être installé pour minimiser les éclaboussures et les surtensions.

aider à protéger la structure du réservoir pendant les opérations de chargement.

· Blocage de la position de stationnement sécurisé:
Un mécanisme de verrouillage interne du bras maintient le bras de chargement en position de stationnement lorsqu'il n'est pas utilisé.

· Fonctionnement harmonieux et équilibré:
Le système de contrepoids à ressort-cylindre compense le poids du bras extérieur et de l'avant

composants, assurant un mouvement vertical en douceur et sans effort.

· Efficacité du drainage des pipelines:
Un disjoncteur à vide est intégré pour permettre un drainage rapide du système de tuyauterie et empêcher la rétention de liquide après le fonctionnement.

· Protection statique améliorée:
Un dispositif antistatique dissipe efficacement les charges statiques et les courants perdus générés par le flux de fluide à travers le

système de tuyauterie pendant les opérations de chargement et de déchargement.

· Résistance fiable à la vapeur:
Le bras de chargement est équipé d'un cône d'étanchéité pour une connexion sécurisée de l'égout et d'un tuyau de retour de vapeur flexible pour la vapeur

la récupération, la prévention du rejet de vapeurs dangereuses et l'amélioration de la sécurité environnementale.

· Blocage en position de travail facultatif:
Un mécanisme de verrouillage du bras extérieur peut être installé en option pour fixer le bras de chargement en position de fonctionnement.

· Amélioration des performances d'étanchéité
Une bouteille à pression peut être fournie pour assurer un joint étanche et fiable entre le cône et le conduit d'écoulement du réservoir.
