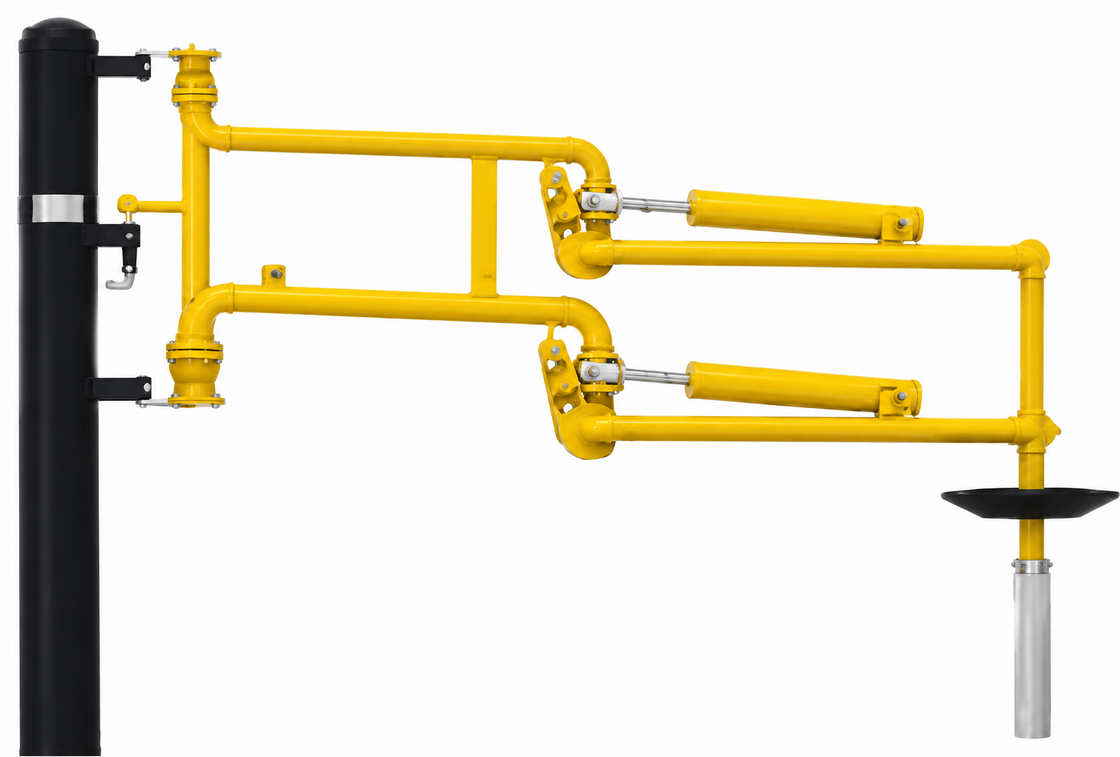

Bras de chargement supérieur à double bras

Bras de chargement par le haut à double bras

Description

Conçu pour les opérations de chargement par le haut en boucle fermée et de récupération des vapeurs, ce système de chargement à double bras permet le transfert en toute sécurité de fluides volatils, dangereux et toxiques vers et depuis les camions-citernes et les wagons-citernes, tout en minimisant les émissions de vapeurs et en garantissant la sécurité de l'opérateur.

Spécifications

Diamètre nominal : DN50 à DN200 (phase liquide), DN50 à DN100 (phase gazeuse)

Pression de conception : -0,06 MPa à 2,5 MPa

Température de conception : -40 °C à +230 °C
Matériau de la tuyauterie : acier au carbone/acier inoxydable/revêtement PTFE
Matériau du tube plongeur : alliage d'aluminium ou autres matériaux
Caractéristiques
·

Configuration de pivot flexible :

 ·
Verrouillage sécurisé de la position de stationnement :

Un mécanisme de verrouillage du bras intérieur maintient solidement le bras de chargement dans la position de stationnement désignée lorsqu'il n'est pas utilisé.

 Mouvement fluide et équilibré :
Le système de contrepoids à ressort-cylindre compense le poids du bras extérieur et des composants avant, assurant un mouvement vertical fluide et sans effort.

 Drainage efficace de la tuyauterie :
Un limiteur de vide est intégré pour permettre un drainage rapide du système de tuyauterie et éviter la rétention de liquide après les opérations de chargement.

·

 Un dispositif antistatique dissipe efficacement les charges statiques et les courants vagabonds générés par le flux de fluide à travers le système de tuyauterie pendant les opérations de chargement et de déchargement, améliorant la sécurité opérationnelle.
