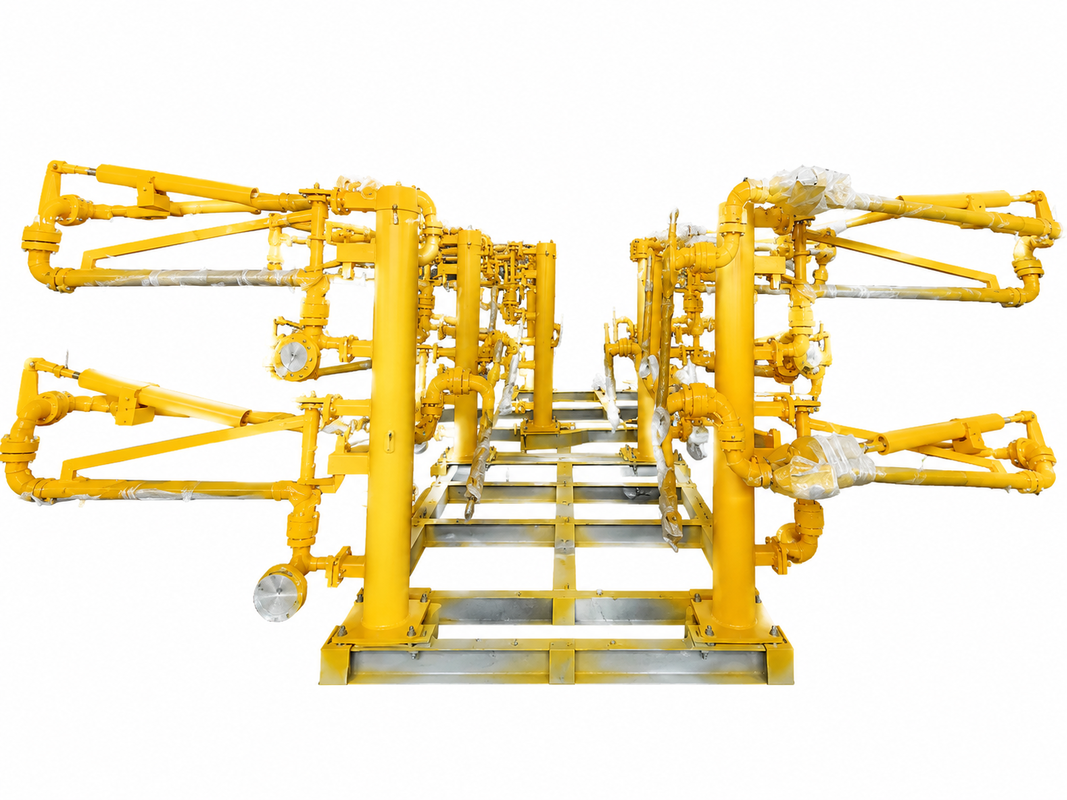

Bras de chargement par le bas à bras doubles

bras de chargement inférieur avec deux bras

Définition

Le bras de chargement de fond à double bras fournit une solution sûre et fiable pour le transfert en boucle fermée de GPL, d'ammoniac,

Il est conçu pour les pétroliers routiers et ferroviaires, il assure la sécurité de la circulation des marchandises.

des connexions sécurisées, un transfert efficace des fluides et une protection accrue des opérateurs et de l'environnement.

Les spécifications

Diamètre nominal: DN50 DN150 (phase liquide), DN50 DN100 (phase gazeuse)
Pression de conception: 1,0 MPa à 2,5 MPa
Température de conception: -40°C ≈ +230 °C
Matériau de tuyauterie: acier au carbone/acier inoxydable/PTFE

Caractéristiques

· Conception à double bras pour le transfert de liquide et de vapeur:
La configuration à double bras est conçue pour la manipulation simultanée des phases liquide et vapeur.

équipé de cinq joints pivotants, offrant une excellente souplesse et permettant au bras de chargement d'atteindre les pétroliers positionnés

n'importe où dans l'enveloppe opérationnelle.

· Protection contre la rupture d'urgence:
Le bras extérieur peut être équipé d'un coupleur de dégagement en option pour protéger le tuyau de chargement des dommages dans le

événement de départ accidentel d'un pétrolier ou de retrait d'urgence.

· Options de connexion flexibles et fiables:
Le bras de chargement peut être relié aux camions-citernes par une connexion par bride ou par un raccordement CAMLOCK.

La méthode peut être sélectionnée en fonction du type de citerne et des exigences du client, assurant une connexion rapide et sécurisée.

· Blocage de la position de stationnement sécurisé:
Un mécanisme de verrouillage du bras à bord maintient le bras de chargement en position de stationnement lorsqu'il n'est pas en marche.

· Fonctionnement harmonieux et équilibré:
Le système de contrepoids à ressort et à cylindre compense le poids du bras extérieur et des composants avant,

assurant un mouvement vertical en douceur et sans effort.

· Protection statique améliorée:
Un dispositif antistatique dissipe efficacement les charges statiques et les courants errants générés par le flux de fluide à travers le système de tuyauterie

pendant les opérations de chargement et de déchargement, améliorer la sécurité opérationnelle.
