Armure de chargement du GPL

Armure de chargement du GPL

Décritpion

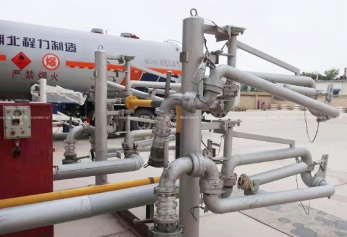

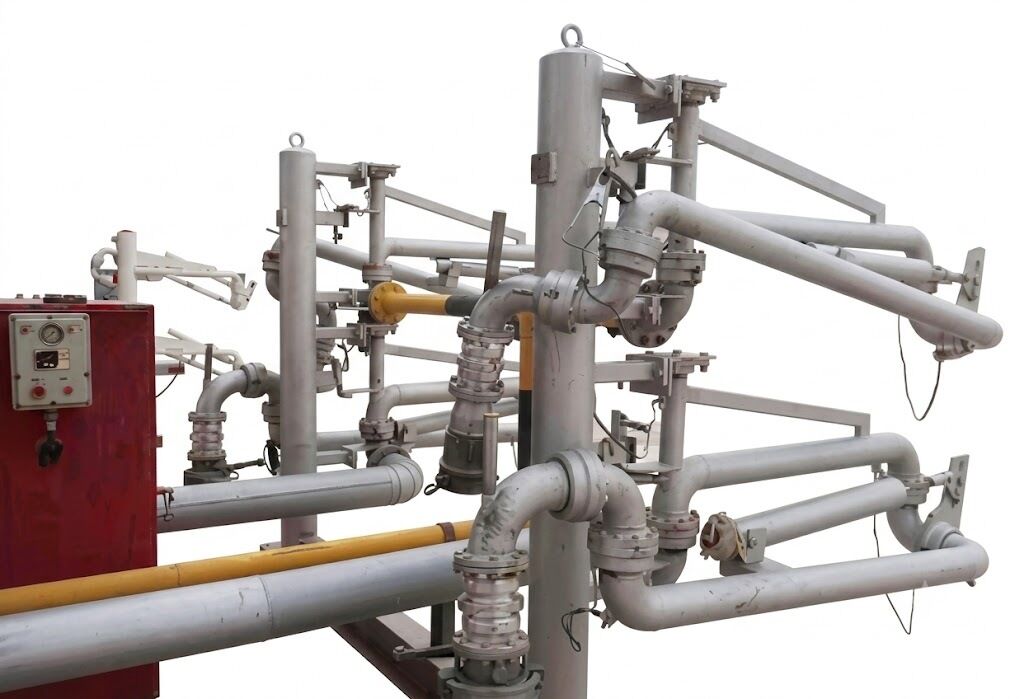

Le bras de chargement du fond du GPL est constitué d'un bras de transfert de liquide et d'un bras de retour de vapeur, conçu pour assurer

Les opérations de chargement et de déchargement de GPL sont sûres et efficaces.

transfert de liquide et récupération de vapeur, offrant des performances fiables, une sécurité accrue et un fonctionnement en boucle fermée.

Les spécifications

Médium de transfert: gaz de pétrole liquéfié (GPL), propane, butane, etc.
Diamètre nominal: DN50 DN80
Précipitation de conception: 0,5 MPa à 4,0 MPa
Température de conception: -40°C+100°C
Matériau des pipelines: acier au carbone/acier inoxydable

Caractéristiques

· Conception à double bras pour le traitement des liquides et des vapeurs:
La configuration à double bras permet le transfert simultané de la phase liquide et de la phase vapeur.

équipé de cinq joints pivotants, offrant une excellente souplesse et permettant au bras de chargement d'atteindre les pétroliers

positionné n'importe où dans l'enveloppe de fonctionnement.

· Protection contre la rupture d'urgence:
Le bras extérieur peut être équipé d'un coupleur de séparation en option pour protéger le système de tuyauterie contre les dommages

en cas de départ accidentel d'un pétrolier ou de retrait d'urgence.

· Options de connexion flexibles:
Le bras de chargement peut être relié aux pétroliers par des raccords de brides ou par des accouplements CAMLOCK.

La méthode de raccordement appropriée peut être sélectionnée en fonction du type de citerne et des exigences du client,

assurer une connexion rapide et sécurisée.

· Blocage de la position de stationnement sécurisé:
Un mécanisme de verrouillage du bras à bord maintient le bras de chargement en position de stationnement lorsqu'il n'est pas en marche.

· Mouvement en douceur et équilibré:
Le système de contrepoids à ressort et à cylindre compense le poids du bras extérieur et des composants avant,

assurant un mouvement vertical en douceur et sans effort.

· Protection statique améliorée:
Un dispositif antistatique dissipe efficacement les charges statiques et les courants errants générés par le flux de fluide à travers la tuyauterie

Le système est utilisé pendant les opérations de chargement et de déchargement, ce qui améliore la sécurité opérationnelle.
